摘 要：據了解，該浪涌發生器的波形參數還沒在任何試驗標準和文章有所介紹，本文通過電路分析計算出該浪涌發生器的波形參數，并且采用實測波形參數來證實這種電路分析計算方法的正確性。
關鍵詞：浪涌發生器；波形參數；波前時間 T1；半峰值時間 T2；時間常數τ；
1、 引言。

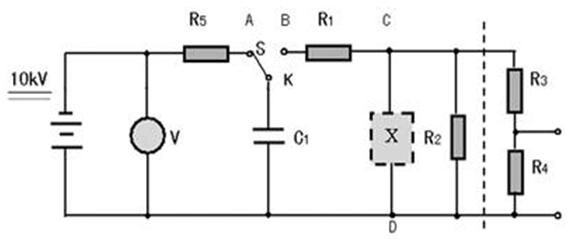

本文中的浪涌發生器是按照國家標準 GB8898《音視、視頻及類似電子設備 安全要求》中 10.1 和 14.1 條款要求制做的專用試驗儀器設備[1]。圖 1 是該浪涌發生器的試驗電路，其產生的浪涌波形參數是由該電路參數決定的。
圖 1 浪涌發生器的試驗電路圖
注：1）C1=1nF，R1=1kΩ，R2=4MΩ，R3=100MΩ，R4=100kΩ，R5=15MΩ。
2）R2 僅是對包含一個電容器的組件進行試驗時使用，采用開關選擇： “斷開”或“接通”。
3）開關 S 為線路的高壓切換裝置。
2、 波形參數定義
1） 波前時間 T1
按國標 GB3482-1983《電子設備雷擊試驗方法》中 1.1.1.1 條款定義[2]：指電壓為峰值 30%和 90%（圖 2 中的 A、B 點）的時間間隔乘以 1.67。即：T1＝1.67T。
圖 2 雷擊浪涌波形示意圖
2） 半峰值時間 T2
按國標 GB3482-1983《電子設備雷擊試驗方法》中 1.1.1.3 條款定義：指由視在原點到電壓下降到峰值 50%時的時間間隔，見圖 2 的 T2。
3、 計算浪涌波形的波前時間 T1

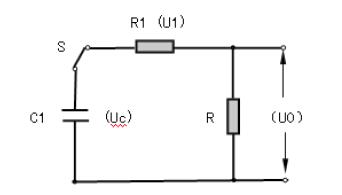

按圖 1 試驗電路產生的浪涌波形，當未接試驗樣品 X，即在開路狀態下，圖 1 電路可簡化成圖 3 電路[3]。浪涌波形的波前時間由無感電阻 R1 和電容 C1 決定，在對輸出端進行充電過程中，計算浪涌波形的波前時間 T1。
圖 3 簡化試驗電路圖
見圖 2，U0 電壓為輸出電壓，則有：
U0＝Uc（1-e-t/τ）t≥0
其中τ＝R1C1，通過上述方程式計算，有：
當 t＝0 時，U0＝0；當 t＝4τ時，U0≈Uc；
當 t＝0.35τ時，U0≈0.3Uc，即峰值電壓的 30%；當 t＝2.3τ時，U0≈0.9Uc，即峰值電壓的 90%；
按波前時間定義：
波前時間 T1＝（t90－t30）×1.67
即： T1＝（2.3τ－0.35τ）×1.67已知，R1＝1kΩ，C1＝1nF；則τ＝1μs
則計算出：波前時間 T1=3.25μs。
4、 計算浪涌波形的半峰值時間 T2
浪涌波形的半峰值時間由無感電阻 R 和電容 C1 決定，在輸出端進行放電過程中，計算浪涌波形的半峰值時間 T2。
見圖 2，U0 電壓為輸出電壓，則有：
U0＝Uce-t/τt≥0
其中τ＝RC1，通過上述方程式計算，有：
當 t＝0 時，U0＝0；當 t＝4τ時，U0≈Uc；當 t＝0.69τ時，U0＝0.5Uc；
按半峰值時間定義：
半峰值時間 T2＝0.69τ（波前時間μs 級，可忽略）
已知 C1＝1nF，但 R 值在不同情況下試驗測試，其值不同。
1）在 R2 接通狀態，采用分壓輸出端（1:1000）測量
R 值是 R2 與（R3+R4）并聯；由于 R2=4MΩ，而 R3+R4=100MΩ,那么：R = R2 ∥R3+R4）=3.84MΩ。
則有：半峰值時間 T2＝0.69τ＝2.64ms
2）在 R2 接通狀態，采用高壓探頭測量
采用美國泰克 P6015A 型高壓探頭從輸出端測量波形，該高壓探頭的負載（阻抗）是 100MΩ/3pF。
那么：R=R2∥（R3+R4）∥100MΩ=3.7MΩ
則有：半峰值時間 T2＝0.69τ＝2.55ms
3） 在 R2 斷開狀態，采用分壓輸出端（1:1000）測量那么：R=R3+R4≈100MΩ
則有：半峰值時間 T2＝0.69τ＝69ms
4） 在 R2 斷開狀態，采用高壓探頭測量
采用美國泰克 P6015A 型高壓探頭從輸出端測量波形，該高壓探頭的負載（阻抗）是 100MΩ/3pF。
那么：R=（R3+R4）∥100MΩ=50MΩ
則有：半峰值時間 T2＝0.69τ＝34.5ms
5、 實測波形參數數據與理論計算值比較

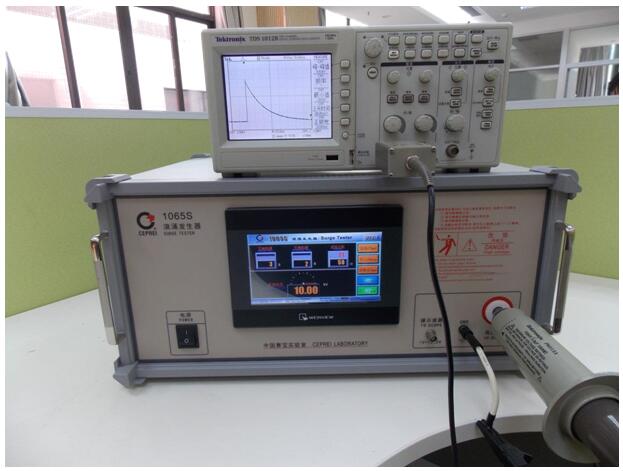

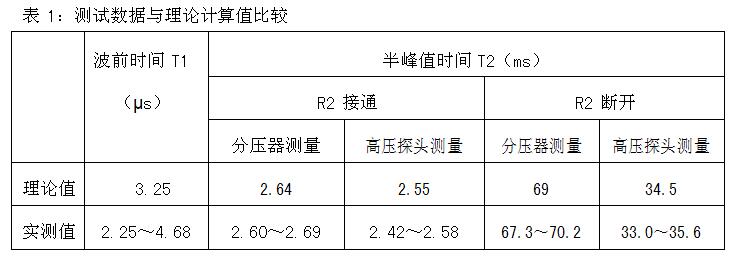

我們采用三臺賽寶 1065S 型浪涌發生器（www.gzsairui.com）進行波形參數測試，見圖 4。測出波形數據與電路分析計算值相比較的情況，見表 1。
從表 1 中數據來看，實測數據與理論計算值比較一致，這可以證實上述的電路分析計算方法符合實際波形參數值。
圖 4 測量 1065S 型浪涌發生器波形參數連接圖
