交流電容器耐壓試驗臺

5115C型交流電容器耐壓試驗臺是對交流電容器進行引出端間／引出端間與外殼兩種電壓試驗。按國家標準GB/T3667.1-2016/IEC60252-1:2013和GB/T3667.2-2016/IEC60252-2:2013試驗要求設計，通過松下PLC可編程控制器進行自動電感補償，使輸入電流減小，降低能耗及線路負荷；采用PLC自嵌的A/D轉換模塊測量出樣品容量、試驗電壓和試驗電流，并計算出標稱的試驗電流值；自動調壓；在7寸彩色觸摸屏顯示和操作，具有超漏報警等功能。是適用于交流電容器進行引出端間／引出端間與外殼的電壓試驗專用設備。

使用手冊

操作視頻

產品目錄

其它資訊

產品型號展示

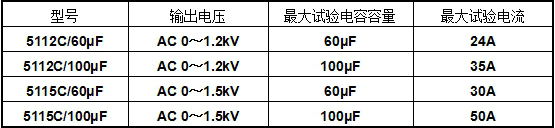

交流電容器耐壓試驗臺產品型號示例

產品特點及功能

1.引出端子間的電壓試驗和引出端子與外殼間的電壓試驗，能做兩種試驗；
2.程控，實現自動化試驗過程，參數在觸摸屏上設置和顯示，參數斷電記憶；
3.自動檢測容量，自動調壓，自動計時；
4.自動電抗補償減小輸入電流，降低設備能耗；
5.電壓0V起調、過壓、過流等安全保護功能；
6.自動判斷樣品是否失效，有報警功能；
7.可根據客戶需求非標定制。

技術參數

輸入特性：
1.輸入電壓：AC 220V±10%；
2.輸入頻率：50Hz/60Hz；
3.工作環境：溫度：10℃～30℃，濕度：≤75％ RH；
4.電源保險管：32A；
5.設備高度：約170cm；
6.顏色：華為灰。
技術指標：
試驗類型：兩引出端間電壓試驗
1.輸出電壓范圍：AC 0~1.50kV，分辨率0.01kV；
2.電壓顯示精度：±（3％+5個字）觸摸屏顯示；
3.試驗電流范圍：0~50A，分辨率0.1A；
4.電流顯示精度：±（5％+3個字）觸摸屏顯示；
5.輸出波形：電源的50Hz/60Hz正弦波；
6.試驗電容容量范圍：1~100uF。
試驗類型：兩引腳與外殼間電壓試驗
1.輸出電壓范圍：DC 0~3kV，分辨率0.01kV；
2.電壓顯示精度：±（3％+5個字）觸摸屏顯示；
3.漏電流范圍：0.5mA~100mA，分辨率0.1mA；
4.漏電流顯示精度：±（5％+3個字）觸摸屏顯示。
功能：
1.測量定時時間：1~999s，可設置，（注：設置“0s”為連續測試）；
2.測試時間準確度：±（3％+2個字）；
3.功能：
1.自動測量樣品容量大小；
2.自動電感補償；
3.自動調壓；
4.采用7寸真彩觸摸屏（威倫通）顯示，設置參數和操作；
5.自動判斷樣品是否失效，有報警功能。
