直流老化電源（4U）

61KD系列直流穩定電源是一款穩壓穩流型開關電源，采用先進的高頻脈寬調制（PWM）技術，通過調整變換電路的脈沖寬度，以實現穩壓和穩流。本電源具有穩定性高、紋波電壓小、連續時間長，以及具有過壓、過流、過熱、過溫等自動保護功能，使輸出電壓電流在任何情況下能保持可靠、穩定。整個系統選用Atmel高性能8位AVR單片機（ATmega162）控制，通過兩路A/D轉換模塊進行測量，兩路D/A轉換模塊進行控制，所有參數和儀器的工作狀態都在7寸彩色觸摸屏上顯示和設置，各種參數斷電記憶；人性化界面，操作簡便。該電源還配有網絡控制的RJ45通信接口。

使用手冊

操作視頻

產品目錄

其它資訊

產品型號展示

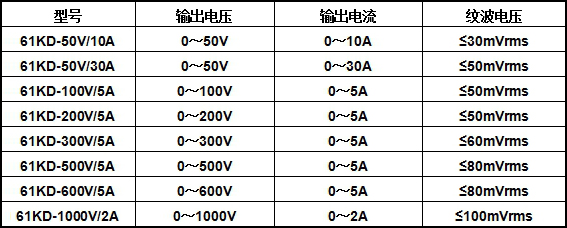

直流老化電源型號示例

產品特點及功能

1.可調穩壓恒流直流開關電源；
2.7寸彩色觸摸屏上顯示和設置參數；
3.選用Atmel高性能8位AVR單片機（ATmega32A）控制；
4.編程設置輸出電壓升降；
5.轉換效率高、重量輕；
6.輸出功率大；
7.連續工作時間長（≥1000h）、時間漂移低（≤0.5％）；
8.支持U盤歷史數據拷貝，試驗運行曲線圖打印功能（選配）；

9.尺寸為標準4U機箱；
10.可根據客戶需求非標定制。

技術參數

輸入特性
1.輸入電壓：交流三相五線制380V±10% ；
2.輸入頻率：50Hz±10%；
3.工作環境：溫度：10℃～30℃，濕度：≤75％ RH；
4.電源保險管：63A；
5.設備高度：約160cm；
6.顏色：華為灰。
技術指標
1.輸入輸出：
（1）輸入：交流三相五線制380V±10% 50Hz±10%；
（2）輸出：直流穩壓穩流；
（3）直流輸出電壓：0~150V（接近0）；
（4）直流輸出電流：0~100A；
2.穩壓精度：
（1）源效應：≤0.2%額定值；
（2）時漂：≤0.3%額定值；
（3）溫漂：≤0.5‰/℃±2個字（半小時內）；
（4）負載效應：≤0.3%額定值±2個字；
3.穩流精度：
（1）源效應：≤0.2%額定值；
（2）時漂：≤0.3%額定值；
（3）溫漂：≤0.5‰/℃±2個字（半小時內）（4）負載效應：≤0.3%額定值±2個字；
4.紋波（r.m.s）：≤0.5%額定值+10mV（80%~100%額定輸出時測量）；
5.效率：≥80%；
6.保護方式：具有過壓、過流、過熱、缺相自動保護；
7.報警方式：出現故障時，自動切斷電源輸出報警；
8.短路保護：嚴禁人為短路，可短路開機；
9.恒壓恒流切換情況：穩壓穩流自動平滑切換，切換時輸出變壓無躍變；
10.工作方式：額定負載下≤2000h。
