一、相關技術背景：
依據國標 GB/T3667.1-2016《交流電動機電容器》的 5.15 條款進行自愈性試驗，試驗期間的自愈性擊穿可用示波器、聲響法或高頻試驗法來探測。
由于交流電容器產生自愈性擊穿的時間是很不規則的，而且電容器自愈擊穿時產生的聲音(或稱信號)其時間快慢和幅度強弱差距很大，見圖 1 為示波器采得的一組自愈性擊穿信號所示。因此，采用上述三個探測方法：示波器、聲響法或高頻試驗法的關鍵技術就是能否準確地探測到試驗電容器的自愈性擊穿次數,并自動記錄自愈次數。
(a) (b) (c)
比較這三種探測法優缺點：
示波器監測方法：雖然簡單，很難做到實時連續讀取并記錄自愈次數，同時要配備一臺示波器而增加成本。
聲響法：雖然自動記錄自愈次數，采用聲音傳感器需放置隔音良好的樣品箱進行探測，且聲音傳感器的靈敏度調節不當容易出現誤計數。
高頻試驗法：能實時讀取并記錄自愈次數，具有操作簡單、實用、且性能可靠的特點。
由于高頻試驗法技術難度大而難以實現，據了解目前國內制造商仍未選用此種技術方法。賽寶儀器現已研制高頻試驗法進行自愈性擊穿探測次數，并應用于交流電容器自愈性試驗設備，該項技術已獲得國家發明專利，發明專利號：201210032330.X。技術的方案：
(1)將一檢測電容器和檢測電感器串聯后與被測樣品電容器并聯形成檢測電路，在電路兩端接上交流可調電源；
(2)調節交流可調電源，當檢測電感器產生衰減振蕩信號時，可判定被測樣品電容器發生自愈性擊穿。本發明解決了目前使用電容器自愈性擊穿試驗檢測方法的缺點，具有使用方便，檢測準確的優點，為電容器自愈性擊穿試驗提供簡單可靠抗干擾性能好，確保不會發生誤判的檢測方法。
二．賽寶儀器設計制作的 52XX 系列交流電容器自愈性試驗臺介紹
1．主要功能和特點：
采用高頻試驗法探測電容器的自愈擊穿次數，并自動記錄自愈次數；
全自動測試：自動控制試驗電壓的升降速率，自動記錄自愈次數和判斷樣品是否失效；
大彩色觸摸屏顯示和操作，PLC 系統控制；
采用自動補償電抗方式，使輸入電流減小，降低能耗及線路負荷；

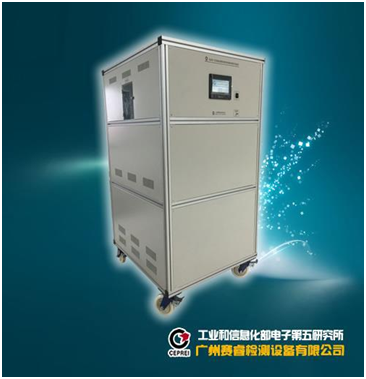

2. 儀器設備外形圖，見圖 2。
（圖 2）52XX 系列交流電容器自愈性試驗臺
