交流電容器破壞性試驗臺

53XX系列交流電容器破壞性試驗臺依照IEC60252-1 ed 2.0:2013標準（S3電容器）的破壞性標準的要求進行設計制作，具有AC/DC同時輸出。選用松下PLC可編程控制器控制，通過PLC自嵌的A/D轉換模塊進行測量，所有參數和儀器的工作狀態都在10寸彩色觸摸屏上顯示和設置，各種參數斷電記憶；人性化界面，操作簡便。該儀器還具自動調壓、自動計時和過流過壓保護等功能，確保儀器工作的安全可靠性。該儀器操作簡單、性能良好、可靠性高；配有安全可靠的防爆試驗箱。本適用于交流電容器（S3型電容器）破壞性試驗的專用設備。

使用手冊

操作視頻

產品目錄

其它資訊

產品型號展示

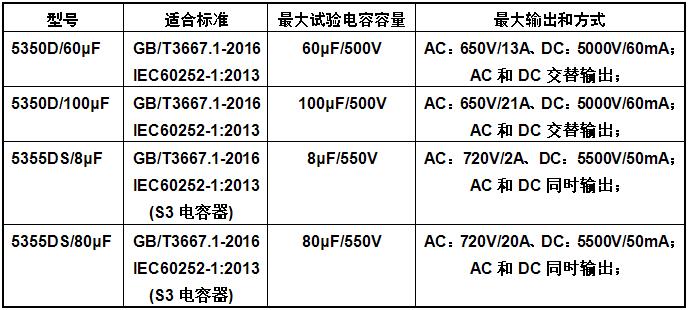

交流電容器破壞性試驗臺產品型號示例

產品特點及功能

1.可滿足標志為S1、S2、S3的電容器的破壞性試驗
2.程控，實現自動化試驗過程，參數在觸摸屏上設置和顯示，參數斷電記憶；
3.具有AC+DC試驗，DC試驗，AC試驗類型；
4.自動調壓，包含快慢檔升壓，“慢”檔速度為200V/Min±10%；“快”檔速度約1000V/Min；
5.滿足直流和交流連續輸出（S1、S2）和直流和交流同時輸出（S3）；
6.電壓0V起調、有過壓、過流等安全保護功能；
7.自動判斷試驗結果，配有防爆試驗箱；
8.可根據客戶需求非標定制。

技術參數

1.按國家標準GB/T3667.1-2016的破壞性試驗要求設計；
2.最大輸出直流（DC）：試驗電壓/電流 5000V/60mA；
3.觸摸屏顯示試驗電壓（DC）：精度 ±3% ±3字；
4.觸摸屏顯示試驗電流（DC）：精度 ±3% ±3字；
5.最大輸出交流（AC）：試驗電壓/電流 AC：650V/21A ；
6.觸摸屏顯示試驗電壓（AC）：精度 ±5% ±3字；
7.觸摸屏顯示試驗電流（AC）：精度 ±5% ±3字；
8.試驗電容器容量范圍：1μF～100μF，最大額定電壓500V。
功能：
1.PLC（FP-X0 L40R）控制，電機調節交流電壓和電流；
2.直流升壓可設置“快”和“慢”兩檔。“慢”擋升壓速度：200V/分±10%；“快”擋升壓速度約1000V/分；
3.有定時功能：直流電壓在需保持5min；交流電壓在需保持5min或需保持8小時；啟動定時功能，當時間到可自動斷開電壓；
4.10寸彩色觸摸屏（TK6102iH）設置和顯示參數；
5.電壓零伏啟調；
6.過流、過壓保護；
7.配有防爆安全試驗箱；
8.儀器尺寸：約730mm（長）×880mm（深）×1500mm（高）；
9.工作電源：AC 220V ± 10％，50/60Hz ± 2Hz。
