鉭電解電容紋波測試

鉭電容紋波試驗臺是一臺在直流電壓上疊加一高頻信號的電壓，用于對電容器進行紋波電流試驗的專用設備；選用松下 PLC 可編程控制器控制，通過 PLC 自嵌的四路 A/D 轉換模塊進行測量和兩路 D/A 轉換模塊控制，溫度檢測采用松下溫度檢測轉換模塊；所有參數和儀器的工作狀態都在 10 寸彩色觸摸屏上顯示和設置，各種參數斷電記憶；人性化界面，操作簡便。該儀器輸出信號電流大，頻率高，還具有自動調壓、按功能要求自動測試、記錄試驗實時數據、記錄試驗最終數據、繪制實時曲線圖、及步進電流最終數據曲線圖，并能進行分析和保存。該儀器操作簡單、性能良好、可靠性高。本設備是適用于電容器紋波電流試驗的專用設備。

使用手冊

操作視頻

產品目錄

其它資訊

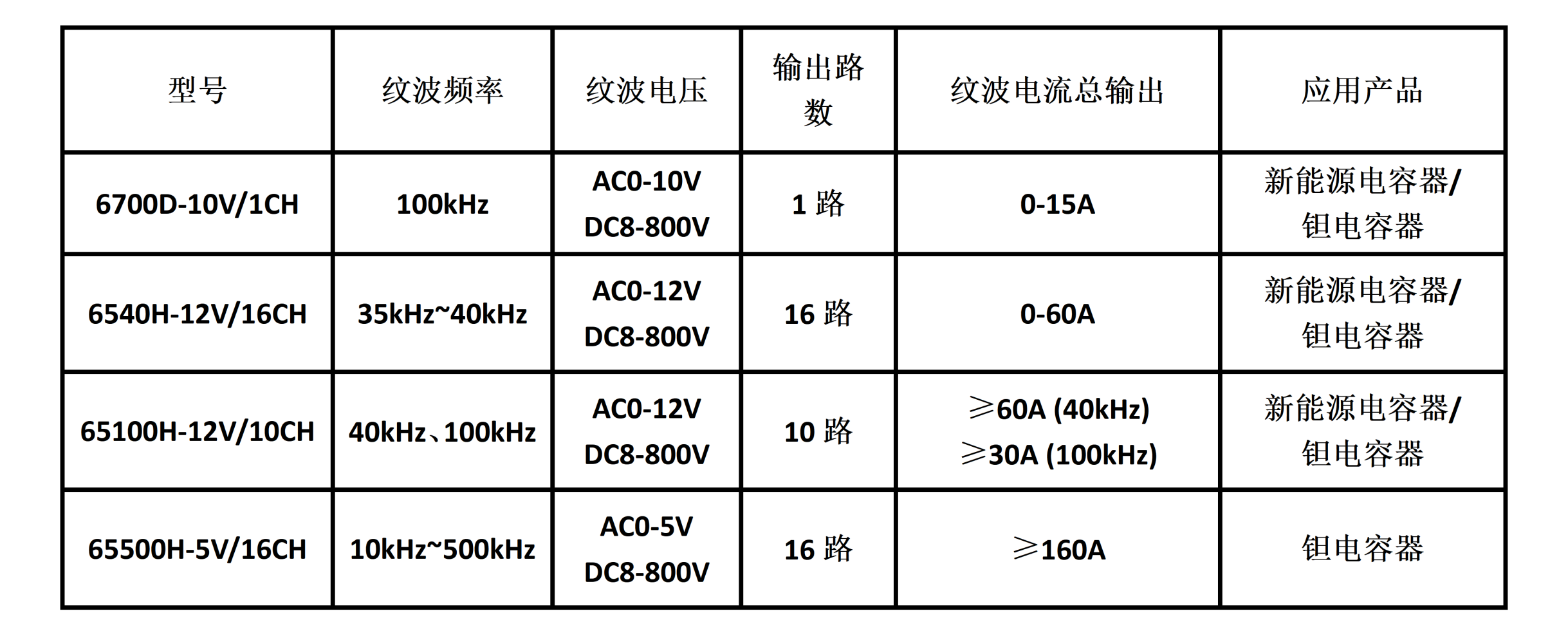

產品型號展示

產品特點及功能

1.適用于GJB 63B中4.7.24及企業補充條款；

2.本設備是一臺在直流電壓上疊加一高頻信號的電壓，用于對電容器進行紋波電流試驗的專用設備；

3.通過PLC自嵌的四路A/D轉換模塊進行測量和兩路D/A轉換模塊控制；

4.該儀器輸出信號電流大，頻率高，還具有自動調壓、按功能要求自動測試、記錄試驗實時數據、記錄試驗最終數據、繪制實時曲線圖、及步進電流最終數據曲線圖等功能，并能進行分析和保存。

技術參數

名稱	極限紋波電流試驗臺
型號	6700D
標準條款	GJB63B
供電要求	AC220V±10%，50Hz/60Hz
功率	1000W
交流部分
紋波輸出電壓	0-10V
電壓顯示分辨率	0.01V
顯示精準度	±2%±2個字
紋波輸出電流	0-15A
電流顯示分辨率	0.01A
顯示精準度	±3%±3個字
輸出頻率	100kHz
輸出波形	正弦波（失真度≤5%）
紋波輸出方式	變壓器平衡兩路耦合輸出，可接2只試驗樣品
輸出通道	1路
紋波電流施加方式	從初始電流開始，每段時間遞增步進電流
直流部分
輸出電壓范圍	0-500V
顯示分辨率	0.1V
電壓精準度	±1%±2個字
輸出電流	0.5A
電流精準度	±1.5%±2個字
保護功能	具有過壓過流保護
