本文敘述的浪涌發生器（SURGE TESTER）符合國家最新標準 GB8898-2011《音頻、視頻及類似電子設備的產品》(等同于 IEC60065：2005)的 10.1 條款和 14.1 條款要求，專用于對各類電子、電氣產品絕緣要求的電涌試驗，屬電氣安全試驗儀器設備。
浪涌發生器產生瞬態高壓浪涌（脈沖）波形信號，最高電壓可達 10kV，其產生的波形見圖 1。（如讀者需了解該波形參數，即：波前時間、半峰值時間等，可百度搜索《浪涌發生器的波形參數的理論計算和實測值》文章了解，浪涌發生器不對波形參數進行校準）

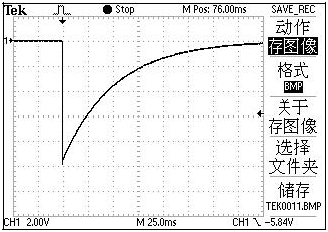

(圖 1) 浪涌（脈沖）波形信號

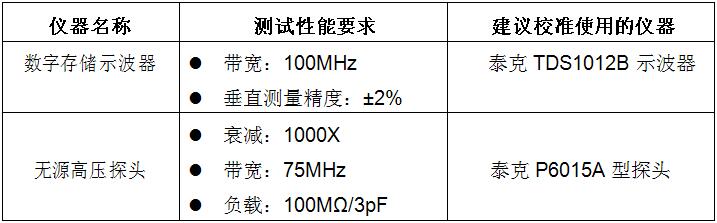

由于浪涌波形是瞬態高壓脈沖波形，對浪涌發生器輸出的波形電壓（波形峰值）進行校準，采用高壓表是無法測量校準的。因此，采用一臺數字存儲示波器和一個無源高壓探頭，測量浪涌波形峰值進行浪涌電壓校準。選用測量校準儀器的技術性能要求如下；
選用賽寶品牌 1065S 型浪涌發生器進行浪涌電壓校準，操作方法：無源高壓探頭插入 1065S 型浪涌發生器輸出端，再用BNC端與存儲示波器連接，見圖2浪涌波形參數校準連接圖。設置浪涌發生器相應輸出電壓進行校準，采用數字存儲示波器捕捉浪涌波形，并通過顯示的波形讀數來測量校準浪涌電壓參數。
提示：1）泰克 P6015A 型探頭，其分壓比為 1：1000，即存儲示波器測量1V 峰值電壓，相當于輸出浪涌電壓 1000V。
2）1065S 型浪涌發生器的“監測”輸出端分壓比為 1：1000，只起波形監視作用，不能在此端口進行測量校準！

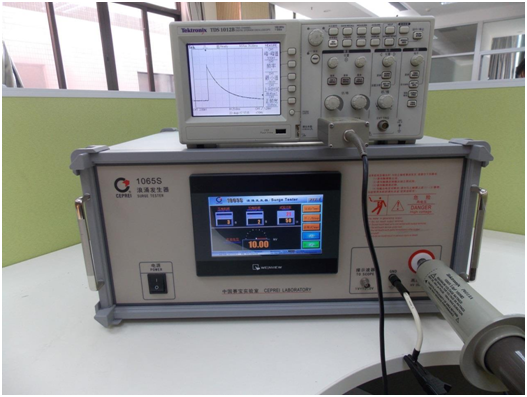

（圖 2）1065S 型浪涌發生器電壓參數校準連接圖
